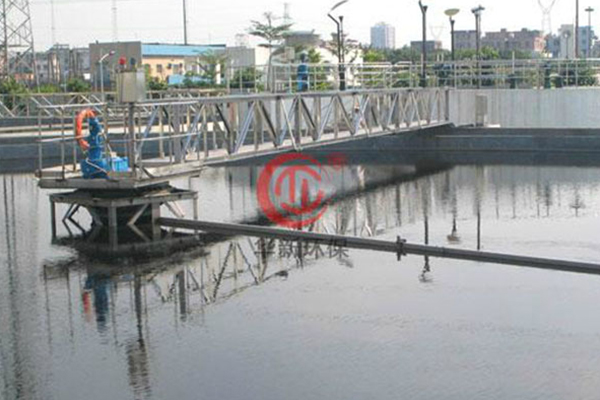

垂架式中心傳動刮泥機

CGN型垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心傳動豎架、刮臂桁架、刮泥板、中心整流擴散簡、導流簡及撇渣排渣等部件組成。汙水由中心柱管流出，經中心整流擴散筒及導流簡均（jun1）勻布水後，水流呈水平旋流狀態向池周擴散，汙水中的懸浮物被分離而沉降於池底，通過中心驅動及傳動堅架帶動刮板將汙泥由池周刮向池中心集泥坑，由排泥管排出油外；而浮渣則由撇渣板沿導流簡由池中心刮向池周排渣鬥，通過自動衝洗裝置由排渣管排出。

CGN型垂架式中心傳動刮泥采用了中心整流擴散簡後，汙水流態將得以較大改善，避免中心進水直接衝刷池底而造成泛泥現象，汙泥沉降性好。同時由於采用了垂架式中心傳動裝置，便於沉澱池除臭罩的架設，與周邊傳動刮泥機比較，具有結構緊湊、除臭氣量小的顯著優點，是目前結合除臭工藝理想的排泥設備。
