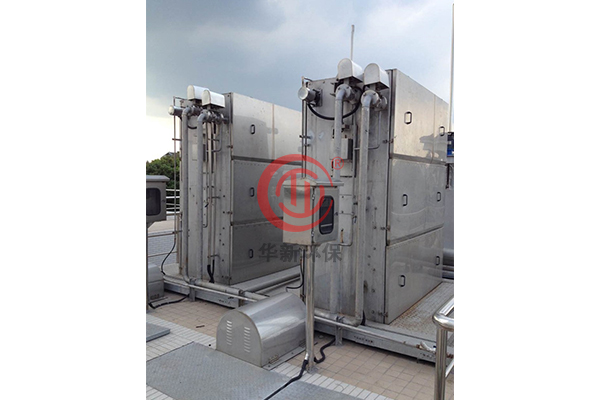

內進流孔板格柵

內進流細格柵是一種全自動控製與運行的精細格柵除汙設備，采用封閉環鏈孔板過濾的結構形式，用以攔截、清除原水中的漂浮物，具有較高的捕獲率，從而有效確保後續處理工藝的有效實施。

內進流細格柵廣泛應用於汙水處理廠、自來水廠、泵站等不同的場合 ，均可達到理想的截汙效果，當網板孔徑≤1mm時，可作為MBR膜處理等工藝的前置超細格柵使用。

主要結構

內進流式網板格柵除汙機主要由機架、帶提升階梯的網板鏈、衝洗係統及電控係統等主要部件組成。

機架為不鏽鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前後壁板上設有導軌，其上部還沒有一內部集渣槽機架安裝於格柵井的中央，機架的兩側與格柵井之間的間隙為格柵濾後出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。

驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度範圍內截留的汙物向，上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的衝洗裝置的衝洗水作用下，自動完成卸汙工作，渣水排入兩側網板之間的集渣槽後自流排出機外。

帶提升階梯的網板鏈采用不鏽鋼製造，網麵為規則排列的小孔，具有過水與截汙的功能，階梯麵能截留較大的汙物。

內進流式網板格柵除汙機設有可靠的網板衝洗係統，有效去除網板截留的汙物，確保網孔再生。

工作原理

汙水由中部進入格柵機內，由二側的濾板孔出水，其間，砂石及纖維狀的垃圾被攔被框內，在水流作用下附著在孔板或輸送板上。在減速裝置帶動下，板框及濾網通過牽引鏈自下而上地將截留的懸浮與固體垃圾送至上部，通過壓力水及噴嘴的衝洗作用，將黏附在網板上的汙物衝刷至排渣槽內輸出。
